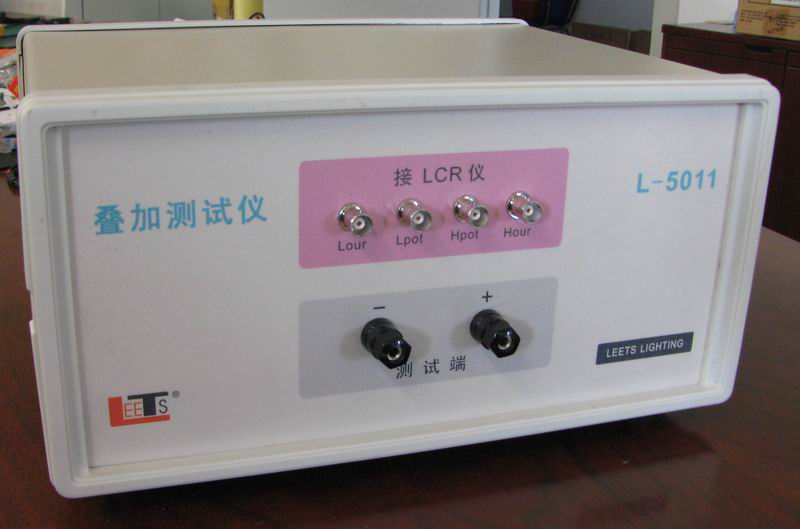

力茲疊加測試盒使用說明

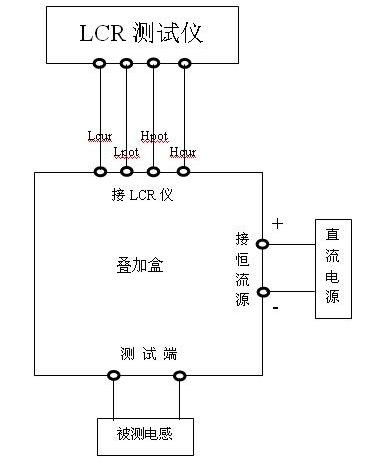

一、接線方法

二、疊加盒性能指標

1、0.1mH~100mH

2、測試頻率50Hz~100kHz

3、最高測試電壓小于40V

4、疊加測試電流小于10A

三、使用注意事項

1、  為了避免出現觸電事故，在施加DC偏壓的狀態下，請絕對不要觸摸測試端子之間部分。

2、  如果在施加DC偏壓的狀態下插拔被測元件，則會因線圈、被測元件的阻抗產生反電動勢，從而導致儀器與直流電流源的損壞。

3、 在測試時電流加的單次時間不要超過15秒鐘，以免疊加盒內扼流圈發熱影響測試穩定度。

4、 施加疊加電流時，要注意其電壓值不能超過LCR儀測試端允許的最高電壓（詳見LCR儀說明書），以免LCR儀損壞。

四、恒流源設置

電流源電壓設置對照表（參考）

疊加測試電流	電壓設置值
0~1A	3V
1.1~2A	6V
2,.1~3A	9V
3.1~4A	12V
4.1~5A	15V
5.1~6A	18V
6.1~7A	21V
7.1~8A	24V
8.1~9A	27V
9.1~10A	30V
